Какъв е процесът на инсталиране на пневматичен задвижващ механизъм Scotch yoke?

Хей, хора! Радвам се да споделя с вас тънкостите на инсталирането на пневматичен задвижващ механизъм Scotch yoke. Като доставчик на тези лоши момчета, аз съм виждал всичко, когато става въпрос за тяхното стартиране и работа правилно. И така, нека да се потопим направо и да разбием процеса на инсталиране стъпка по стъпка.

Стъпка 1: Проверки преди инсталиране

Преди дори да помислите за инсталиране на задвижващия механизъм, трябва да направите няколко важни проверки. Първо се уверете, че задвижващият механизъм, който имате, е правилният модел за клапана, към който ще бъде прикрепен. Проверете спецификациите както на задвижващия механизъм, така и на клапана. Измерете размерите на стеблото на клапана, като неговия диаметър и дължина. Задвижващият механизъм трябва да приляга плътно към стеблото на клапана; в противен случай ще имате някои големи проблеми надолу по линията.

Проверете задвижващия механизъм за видими повреди по време на транспортирането. Потърсете вдлъбнатини, драскотини или разхлабени части. Ако забележите нещо странно, извикайте ни веднага. Имаме страхотен екип за поддръжка, който може да ви помогне да разрешите нещата.

Стъпка 2: Монтиране на задвижващия механизъм върху вентила

След като се уверите, че всичко е в най-добрата форма, е време да започнете да монтирате задвижващия механизъм върху клапана. Първо почистете монтажната повърхност на клапана. Не искате мръсотия, отломки или стар уплътнителен материал да ви пречат. Чистата повърхност помага да се осигури добро уплътнение и правилно подравняване.

Позиционирайте задвижващия механизъм върху клапана. Уверете се, че отворите на монтажния фланец на задвижващия механизъм съвпадат идеално с отворите на монтажната повърхност на клапана. Може да имате нужда от няколко щифта за подравняване, за да помогнете с това. След като са подредени, поставете болтовете през дупките. Все още не ги затягайте напълно; ще искате да направите това в по-късна стъпка.

Стъпка 3: Свързване на пневматичните линии

Сега е време да се заемем с пневматичните линии. Ще трябва да свържете задвижващия механизъм към захранването с въздух. Започнете, като се уверите, че имате правилния тип пневматична тръба. Обикновено препоръчваме използването на висококачествени тръби, които могат да издържат на налягането и околната среда.

Идентифицирайте входните отвори за въздух на задвижващия механизъм. Обикновено има два порта: един за подаване на въздух и един за изпускане. Свържете захранващата тръба от източника на въздух към подходящия входен порт на задвижващия механизъм. Използвайте подходящи фитинги, за да направите сигурна връзка. Можете да използвате неща като компресионни фитинги или фитинги за бързо свързване, в зависимост от вашата настройка.

След като захранващата линия е свързана, ще трябва да свържете и изпускателната линия. Тази линия позволява въздухът да бъде изпуснат от задвижващия механизъм, когато трябва да работи. Уверете се, че всички връзки са стегнати, за да предотвратите изтичане на въздух. Спукана пневматична система може наистина да обърка работата на задвижващия механизъм.

Стъпка 4: Регулиране на задвижващия механизъм

След като задвижващият механизъм е монтиран и пневматичните линии са свързани, е време да направите някои настройки. Първо, ще искате да регулирате хода на задвижващия механизъм. Задвижващият механизъм трябва плавно да премества клапана от напълно отворен до напълно затворен и обратно. Можете да направите това, като регулирате крайните изключватели на задвижващия механизъм.

Крайните изключватели определят крайните точки на движение на задвижващия механизъм. Използвайте отвертка, за да регулирате позицията на крайните превключватели, докато задвижващият механизъм спре в правилната позиция. Може да се наложи да тествате задвижващия механизъм няколко пъти, за да го направите правилно.

След това ще искате да регулирате въртящия момент на задвижващия механизъм. Въртящият момент е силата, която задвижващият механизъм използва, за да завърти клапана. Можете да регулирате въртящия момент, като промените налягането на въздуха, подаван към задвижващия механизъм. Използвайте регулатор на налягането, за да контролирате въздушното налягане. Уверете се, че въртящият момент е зададен на правилното ниво за клапана. Твърде големият въртящ момент може да повреди клапана, а твърде малкият въртящ момент няма да може да задейства правилно клапана.

Стъпка 5: Тестване на задвижващия механизъм

След като направите всички настройки, е време да тествате задвижващия механизъм. Първо включете подаването на въздух и проверете за изтичане на въздух. Можете да използвате разтвор на сапунена вода, за да проверите за течове. Просто нанесете разтвора върху връзките и ако видите да се образуват мехурчета, имате теч. Затегнете връзките или сменете фитингите, ако е необходимо.

След това тествайте движението на задвижващия механизъм. Използвайте управляващ сигнал, за да управлявате задвижващия механизъм и се уверете, че той движи плавно клапана от отворено към затворено и обратно. Проверете крайните изключватели, за да се уверите, че работят правилно. Ако задвижващият механизъм не се движи правилно или ако крайните превключватели не функционират както трябва, върнете се и проверете отново настройките си.

Допълнителни ресурси

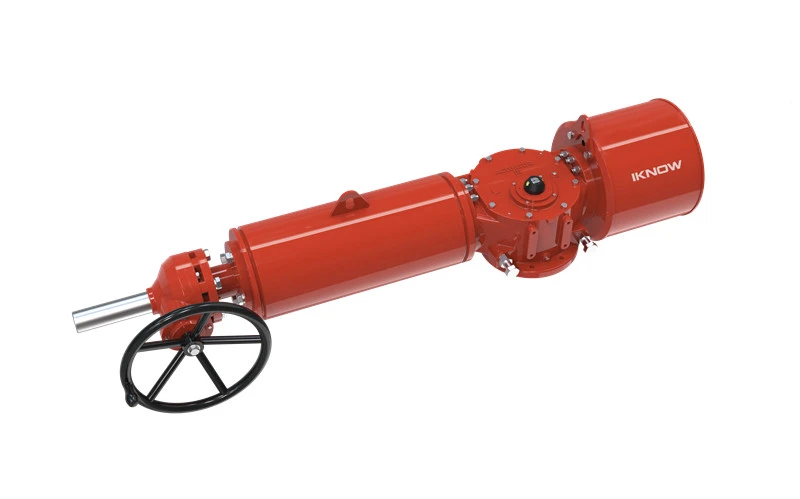

Ако се интересувате от някои от другите ни продукти за пневматично задвижване Scotch yoke, вижте тези връзки. Можете да научите повече заScotch Yoke с хидравлични ръчни ръчни колела,Неуспешно отворен пневматичен задвижващ механизъм Scotch Yoke, иКлапан Scotch Yoke Пневматична задвижваща пружина.

Завършване и свързване

Инсталирането на пневматичен задвижващ механизъм Scotch yoke може да изглежда малко трудно в началото, но ако следвате тези стъпки, ще го поставите и работи за нула време. И ако някога срещнете проблеми по време на инсталационния процес или след това, не се колебайте да се свържете с нас. Ние имаме богат опит и сме тук, за да ви помогнем да извлечете максимума от вашия задвижващ механизъм.

Независимо дали искате да закупите единичен задвижващ механизъм или се нуждаете от широкомащабна доставка за вашия проект, ние сме най-добрият доставчик. Свържете се с нас за повече подробности относно цените, опциите за персонализиране и времето за доставка. Ние сме готови да работим с вас, за да отговорим на всички ваши нужди от задвижващи механизми.
