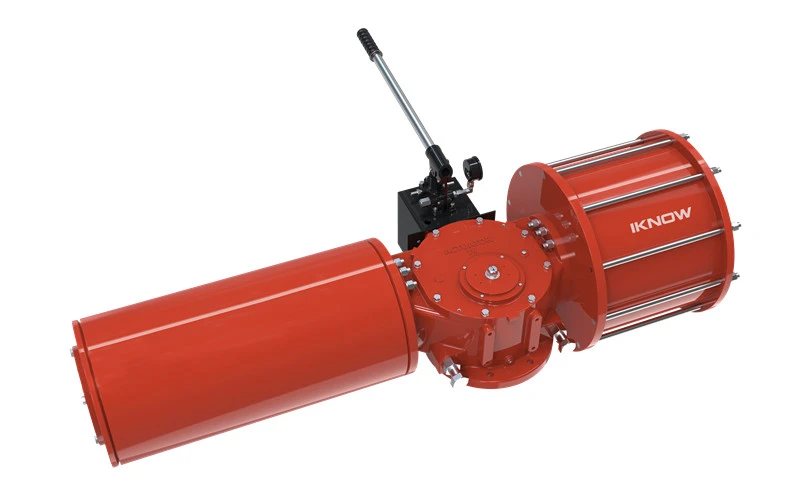

Scotch Yoke с хидравлични ръчни ръчни колела
Максимален изходен въртящ момент на цилиндъра (5bar):88000N.m
Допустимо налягане на източника на въздух: 2bar-10bar（29psi-145psi）
Описание
Технически параметри
Scotch Yoke с хидравлични ръчни ръчни колела
Серия ING Външен напречен прът с хидравличен ръчен пневматичен задвижващ механизъм Scotch Yoke
Характеристики и предимства:
Пневматичният задвижващ механизъм с въртяща се вилка от серията ING е важен пневматичен контролен компонент, широко използван в различни индустриални системи за автоматизация. Той използва главно силата на сгъстен въздух за задвижване на задвижващия механизъм, постигайки прецизно управление на клапаните чрез въртеливото движение на вилицата.
Спецификации:
|
Ъгъл на задвижването (регулируем диапазон) |
Температурен диапазон |
|
0 градуса ~90 градуса (±6 градуса) |
-46 градуса до 149 градуса (-51℉ до 300℉) |
|
Максимален изходен въртящ момент на цилиндъра (5 бара) |
Допустимо налягане на източника на въздух |
|
88000N.m |
2bar-10bar(29psi-145psi) |
|
Източник на захранване |
Опции за управление |
|
Пневматичен |
Еднодействащ; отворен при повреда |
|
Монтаж |
Сертификати |
|
ISO5211 |
SIL 3,CE |
|
Опционални модули |
Съвместимост на вентила |
|
Пневматични аксесоари, скоби |
Сферичен кран, дроселна клапа |
|
Ръководство |
Персонализиране |
|
Хидравлично ръководство |
Цвят, материал, температура |
Нашите предимства
①IKNOW е разработил разнообразие от ръчни механизми, за да отговори на нуждите на потребителите, включително: монтиран отгоре винт, ръчен лост, монтиран отгоре, ръчно монтиран отгоре конусен механизъм, хидравличен ръчен и най-новото напълно запечатано конусно зъбно колело, монтирано отстрани ръководство.
②Преди нанасяне на покритие, продуктите се подлагат на бластиране и полиране, за да направят повърхността по-гладка. Актуаторите от серията ING са покрити с богат на епоксиден цинк грунд и полиуретаново покритие, което гарантира, че дебелината на покритието, адхезията и устойчивостта на корозия отговарят на изискванията за различни тежки среди.
③Вътрешната стена на цилиндъра е специално обработена и покрита със слой високоефективна грес, която има отлични свойства на самосмазване. Тази грес ефективно намалява загубите от триене по време на работа на цилиндъра, като значително подобрява живота и стабилността на цилиндъра.
④Свързващите части на пневматичните актуатори от серията ING, като корпуса и капака, са оборудвани с висококачествени уплътнения, постигащиIP67ниво на защита. Това позволява на задвижките да работят непрекъснато и стабилно в тежки условия на околната среда.
Популярни тагове: шотландски хомут с хидравлични ръчни ръчни колела, Китай шотландски хомут с хидравлични ръчни ръчни колела производители, доставчици, фабрика, пневматичен контролен клапан пневматичен, Пневматични компоненти на задвижването, Пневматични ръководства за задвижване, Пневматична обработка на поръчката, Пневматична скорост на задвижването, Пневматично снабдяване с оборудване
Един чифт
Външен въздушен цилиндър Scotch YokeИзпрати запитване
